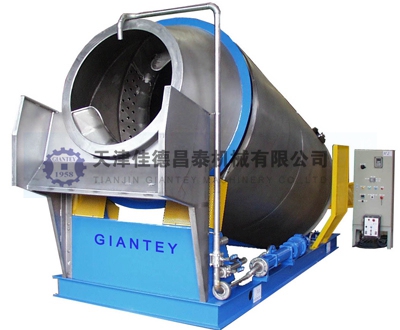

倾斜式转鼓 GTB-165





天津佳德昌泰机械有限公司的GTB-165系列倾斜式转鼓常用于各种皮的湿处理过程中,诸如浸泡、石灰处理、酸洗、鞣化、染色和加脂……等,也可用于新鲜生皮的腌制或盐浸渍等防腐处理中。本设备亦可用于生产骨胶原和明胶。

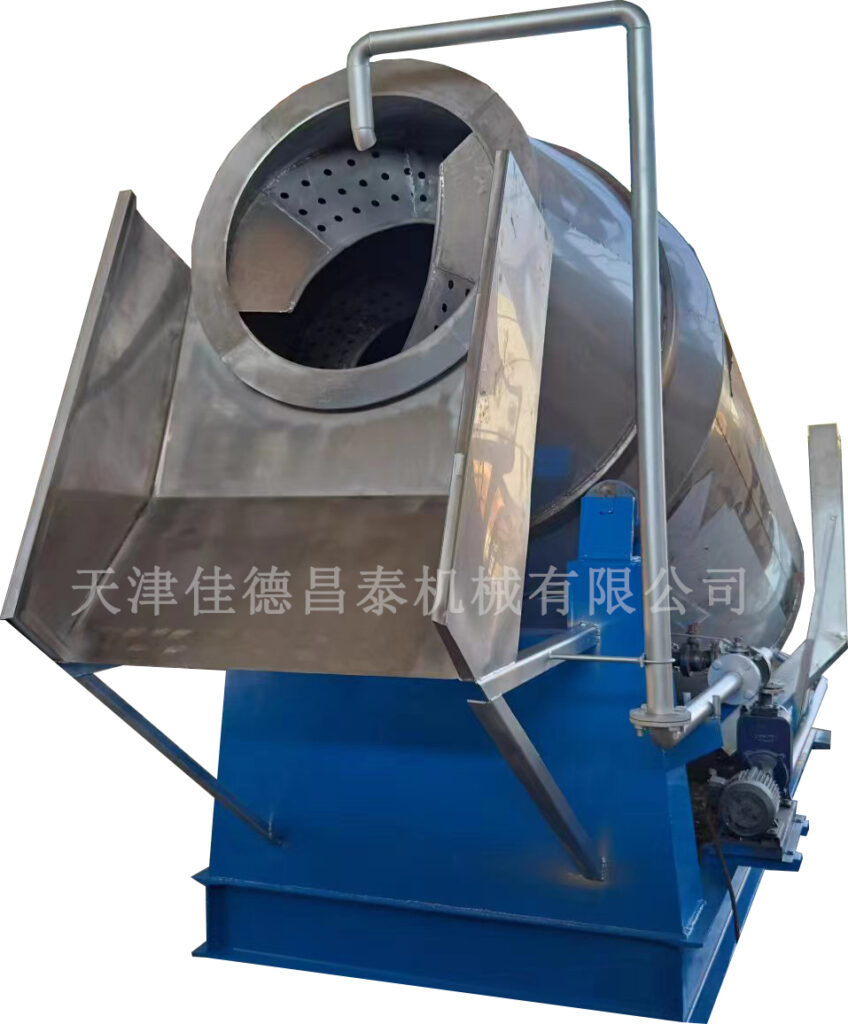

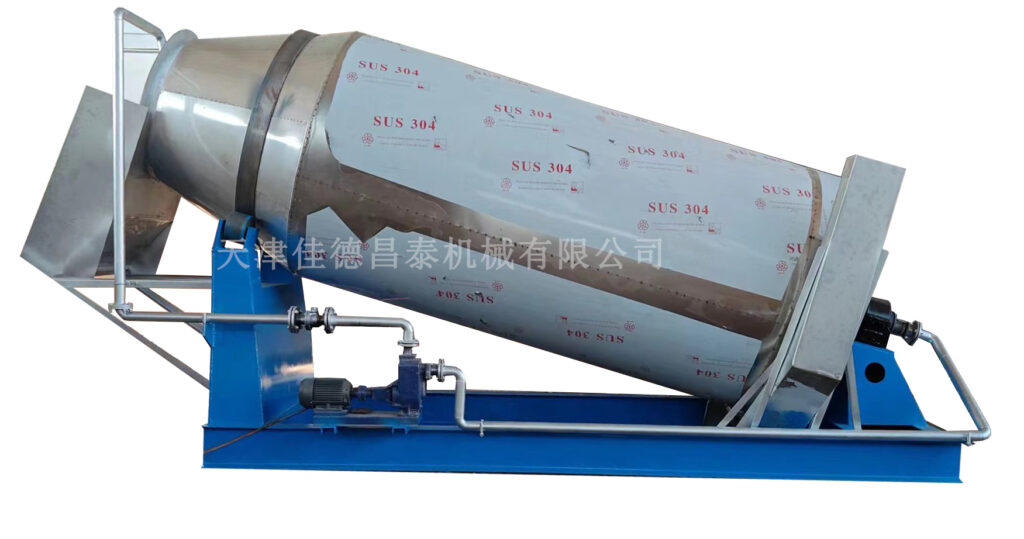

转鼓用不锈钢制成的圆柱形筒体,具有抗化学腐蚀能力,因此十分适合在鞣革过程中使用。筒体内腔置有特殊导角的叶片,保证物料在搅拌中能持续、平稳、均匀地运作。

本设备由不锈钢鼓体、驱动装置、转向倒顺机构和溶液回收再生循环系统以及配套的安全电控操纵器共同安装在一台钢结构机架上所构成。本设备的喂、出料操作十分简快。喂料可以人力或者用气动搬运工具直接将料向料口喂入(如选用带喂料斗的则更方便)。出料则只要逆转转鼓,鼓内物料便会迅速自动从料口吐出。由于转鼓的料口是敞开的,因此随时可以观察物料在鼓内的运作状况,与我们的传统转鼓相比,其水耗可减少百分之六十,化工原料可节省百分之三十,工艺周期也可相应缩短。

设备主要特点是在工艺流程中可提高原皮装载容量,降低注液比率,而且不会损坏皮坯或使毛层粘结缠绕。鼓内废液和清洗污水均可用循环泵排放,也可用转鼓底部双层外壳上的二只手动阀排放。本设备可以作废液回收再生继续使用的处理,整个溶液回收再生循环系统的构成元件均用不锈钢制作,系统包括配套的自吸泵和蒸汽温控器(有自控型的可供选购)。化工原料是通过循环系统输入鼓内的。可以加入预先配制好的溶液,也可将配料的各个元素逐个分别加入。

超大型设备的液力驱动可使其工作转速达到0~15转/分(选用TI20)。起动和工作周期由程序编控。



技术参数表Technical data:

参数名称Items 单  位Unit GTB-55 GTB-165
有效容积Effective Capacity 公  升L 5500 16500
倾斜角度Tilting angle 度 Degree 15 15
转动速度Turning speed 转/分Turns/min 5.5~10 0~16
长    度Length 毫  米mm 5070 7220
宽    度Width 毫  米mm 2005 2505
高    度Height 毫  米mm 2880 3655
料口高度 Inlet height 毫  米mm 1530 2280
料口直径Inlet diameter 毫  米mm 1105 1105
泵站长度Pump station length 毫  米mm —- 1610
泵站宽度Pump station width 毫  米mm —- 655
泵站高度Pump station height 毫  米mm —- 708
净    重Net weight 公  斤kg 4500 9590
转鼓体积Drum volume 立方米Cubic m 29.3 68
转鼓重量Drum weight 公  斤Kg 3500 6610
附件箱尺寸 Control box dimensions 米m 0.8×0.7×0.85 1.81×1.1×1.31
附件箱体积Control box volume 立方米Cubic m 0.5 2.40
附件箱重量Control box weight 公  斤Kg 105 105
主电机功率Main motor power 千  瓦Kw 11 19
循环泵电机功率Circulation pump power 千  瓦Kw 2.20 2.20
